Costruire un box insonorizzato
Pagina 4 di 14 - (Questo articolo è formato da 14 pagine e 2665 parole)
STRUTTURA DEL TETTO - (Struttura esterna)
DISEGNO MONTAGGIO TETTO

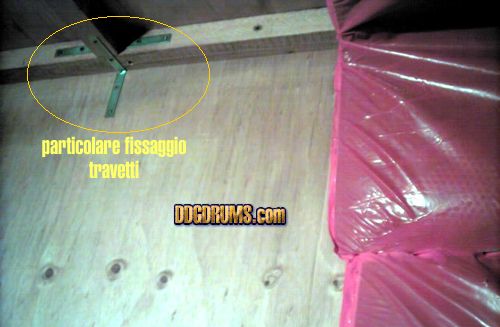

Particolare fissaggio
1 - Vista della sezione di come vanno sormontati i pannelli e posizionati i travetti di testa (retro e fronte box) che supportano il tetto.
2 - Come eseguire il fissagio delle squadre che supportano i travetti 4x4 cm già visto nel capitolo precedente al punto 3.

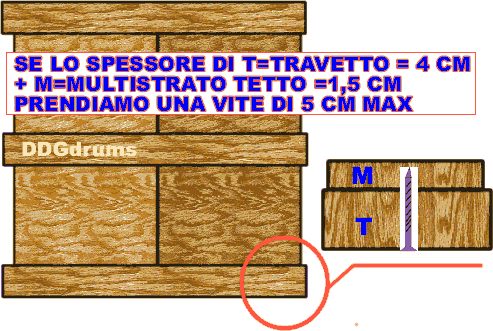

3 - Fissagio del multistrato del soffitto di spessore 1,5 cm ai travetti.

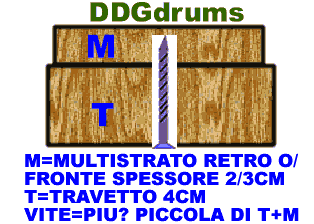

4 - Ulteriore fissaggio dei panelli fronte/retro ai travetti di testa.

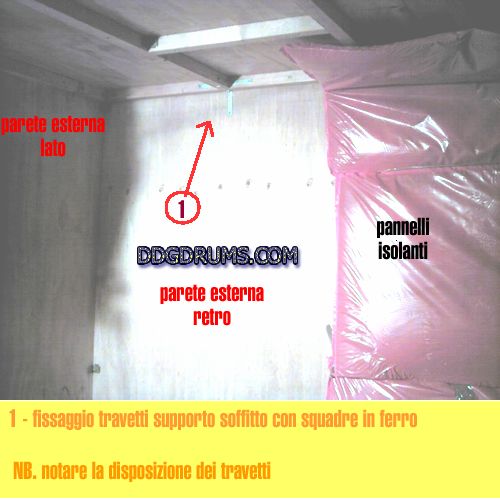

Foto del tetto e dei travetti

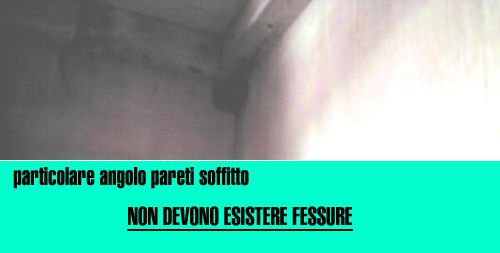

Particolare di un'angolo di guìunzione

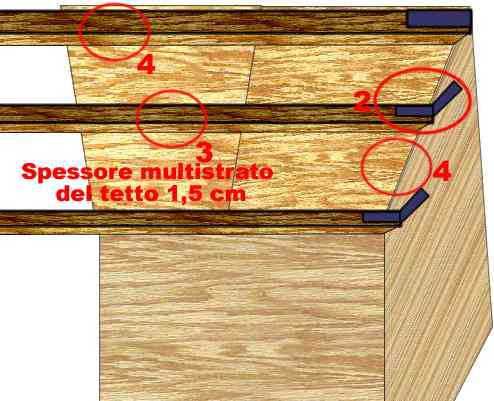

DISEGNO MONTAGGIO TETTO
La numerazione dei punti precedenti corrisponde a quella del seguente disegno
NOTE
Non usate viti troppo lunghe, non devono uscire dal pannello
Prima di avvitare e utile forare con una punta di trapano sottile.
