Pad cassa

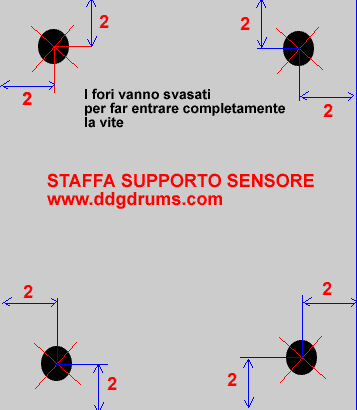

Pagina 3 di 4 - (Questo articolo è formato da 4 pagine e 595 parole)Questa fase mostra come fissare la staffa del sensore, bisogna per prima cosa preparare la staffa in allumino forandola
Le misure di questa staffa in allumino (va bene anche in compensato) sono: altezza 13 cm , larghezza 10 cm e spessore 5 mm.

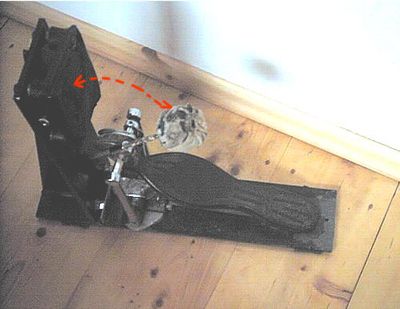

Ora rimane da forare la staffa in ferro VERTICALE, fissiamo
il pedale, provando a colpire il batoccio dovrebbe toccare
circa il centro staffa
Segniamo i fori e foriamo con punta da 6,5 .

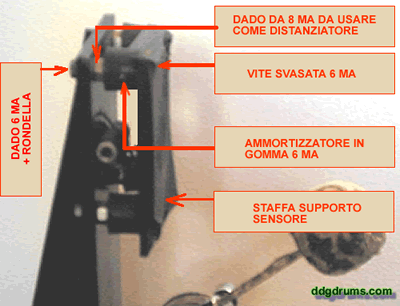

Non ci rimane che fissare la staffa porta sensore alla staffa
verticale, ecco la maniera giusta per farlo.
Incolliamo il sensore, dalla parte opposta della "staffa
supporto sensore" in cui picchia il battente del pedale,
la procedura di incollaggio e collegamento è la stessa
mostrata nella costruzione dei pad.
La sistemazione del jak va fatta come in figura o ancora meglio
nella parte anteriore della "piastra verticale dentro
una scatolina"(anche il mio pad era così prima
di usare la scatola per altri esperimenti).

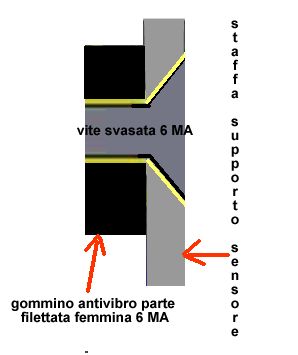

Nella parte percossa la vite svasata deve entrare completamente, per fare cio usiamo una punta più grossa.
