Costruire un box insonorizzato
Pagina 5 di 14 - (Questo articolo è formato da 14 pagine e 2665 parole)
PANNELLO FRONTALE - Struttura esterna
DISEGNO PANNELLO FRONTALE ESTERNO - VISTA INTERNA
DISEGNO PANNELLO FRONTALE ESTERNO - VISTA ESTERNA

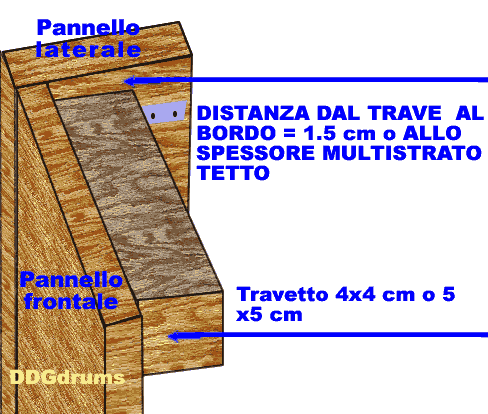

1 - Vista della sezione di come vanno sormontati i pannelli in alto.

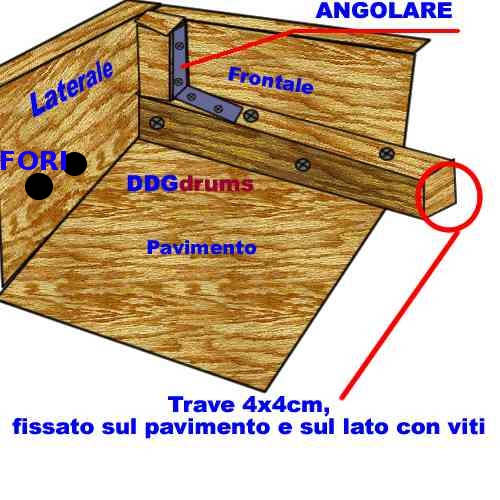

2 - Vista della sezione di come vanno sormontati i pannelli in basso, notare il foro che serve per passare i cavi di corrente, i cavi audio, eventuali tubi di condizionamento.

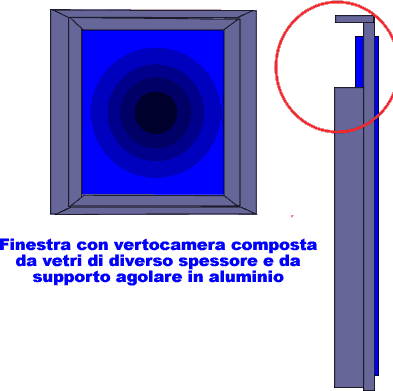

3 - Come applicare una finestra

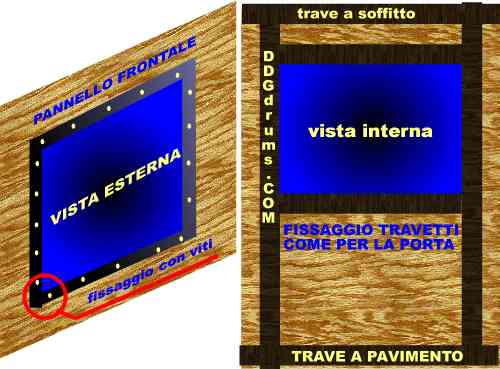

come montarla

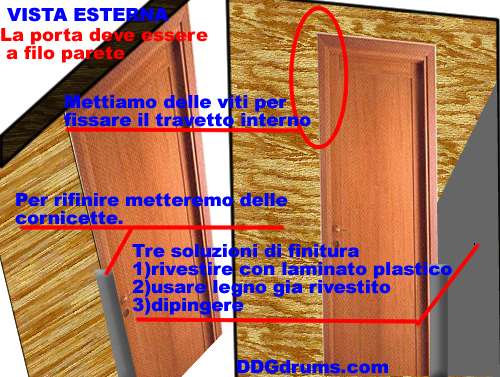

4 - Come montare una porta, bisogna procurarsi una porta completa di cassa porta, ecco come eseguire il montaggio esterno

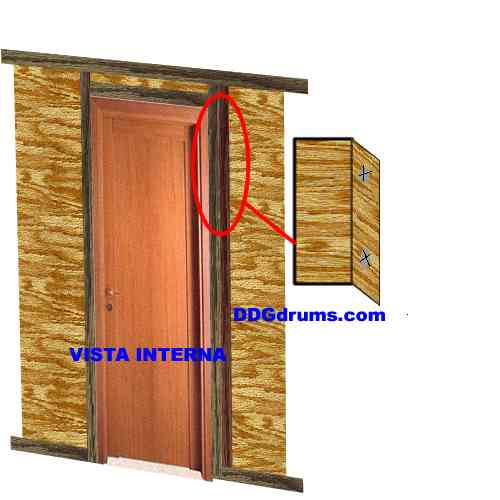

e quello interno

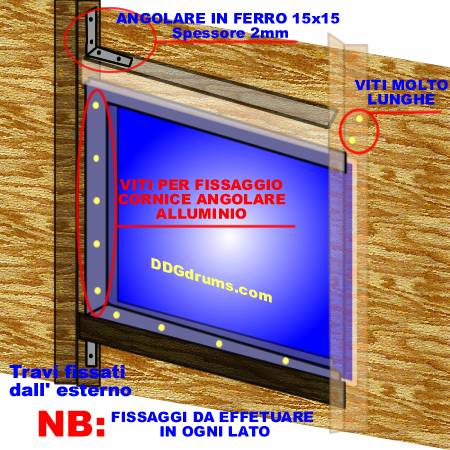

Ulteriore dettaglio del fissaggio finestra (utile anche per fissare la porta)

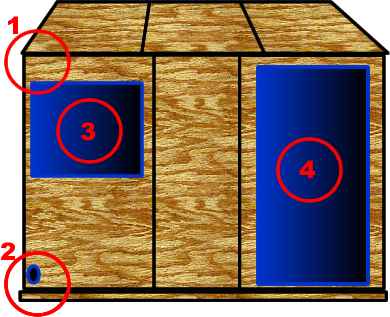

DISEGNO PANNELLO FRONTALE ESTERNO
La numerazione del testo precedente corrisponde a quella del disegno

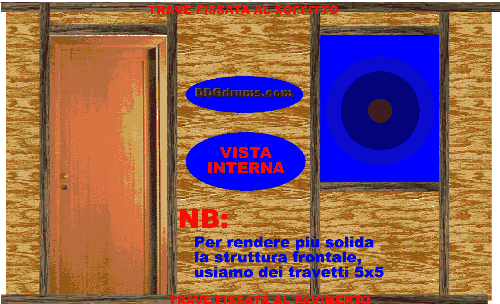

DISEGNO PANNELLO FRONTALE INTERNO
La numerazione del testo precedente corrisponde a quella del disegno
NOTE
Il foro del passaggio cavi e tubi fatelo il più piccolo possibile.
